산업현장에서 정전기 제거장치를 설치하다 보면 제전바의 성능만큼 중요한 것이 있습니다. 바로 고전압 케이블의 배선 구조와 연결 방식입니다.
특히 필름 압출기, 그라비어 인쇄기, 슬리터, 코팅기, 라미네이팅 설비처럼 여러 위치에서 정전기가 발생하는 생산라인에서는 하나의 제전바만으로 모든 정전기 문제를 해결하기 어렵습니다.
정전기가 발생하는 위치마다 제전바를 설치해야 하며, 각각의 제전바에는 고전압 파워유닛에서 전원을 공급해야 합니다.
그런데 제전바가 여러 개 설치되면 고전압 케이블의 길이가 길어지고 배선도 복잡해질 수 있습니다.
또한 제전바를 청소하거나 교체해야 하는 경우 케이블 전체를 분리해야 하는 불편함이 발생할 수도 있습니다.
이러한 문제를 개선하기 위해 FRASER에서 제공하는 제품이 바로 HP 4:1 Connector Box입니다.
HP 4:1 Connector Box는 하나의 고전압 공급 경로에서 최대 4개의 제전바 연결을 구성할 수 있도록 설계된 산업용 고전압 연결박스입니다.
단순히 케이블을 연결하는 부품이 아니라 고전압 케이블의 분배, 설치 위치의 유연성, 제전바 유지보수 편의성을 높이기 위한 제품입니다.
1. FRASER HP 4:1 Connector Box란?
FRASER에서는 HP 4:1 Connector Box를 다음과 같이 소개하고 있습니다.
The HP 4:1 Connector Box allows the operator to have a cable disconnect feature anywhere in the cable system.
즉, 고전압 케이블 시스템에서 필요한 위치에 케이블 분리 기능을 구성할 수 있다는 의미입니다.

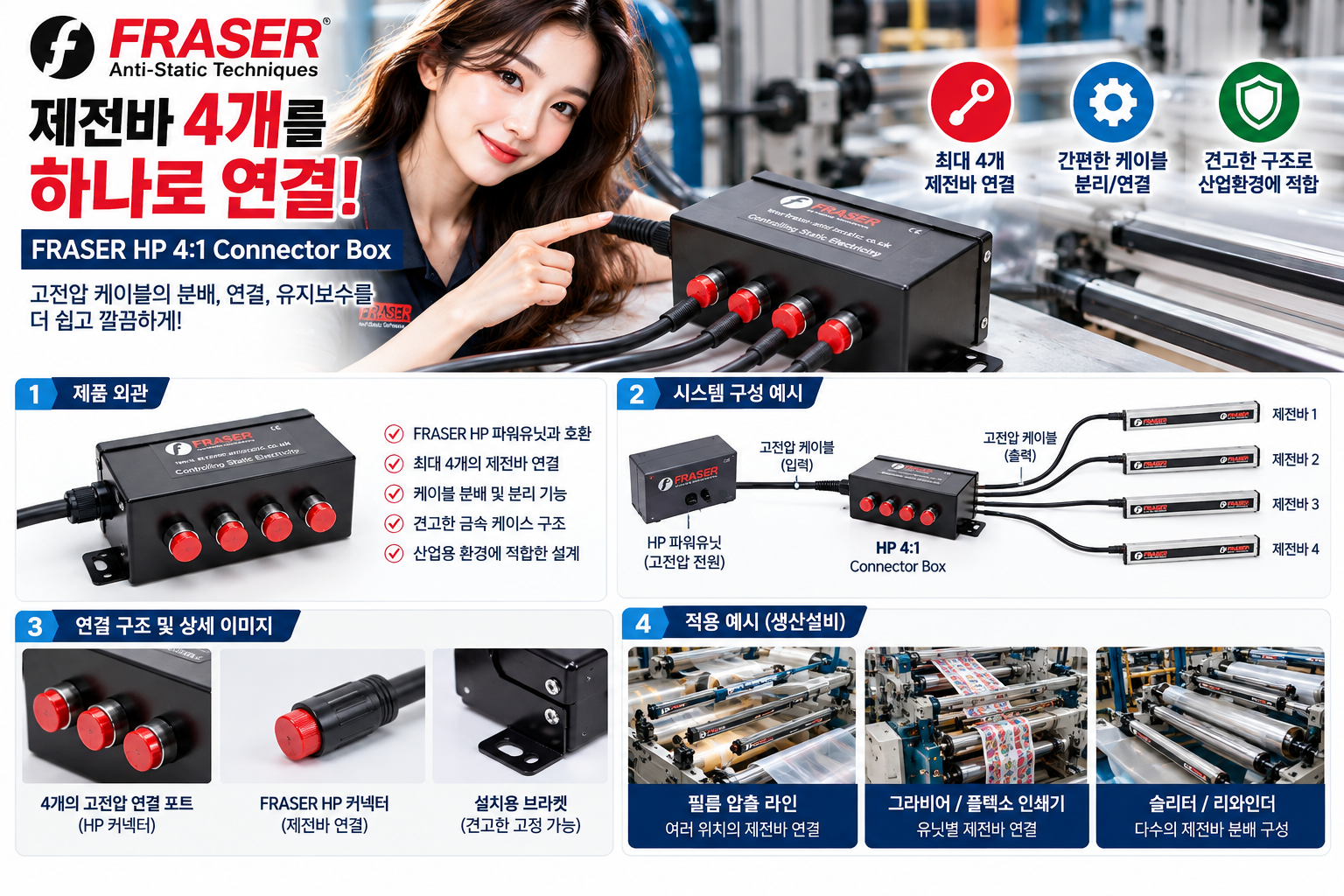

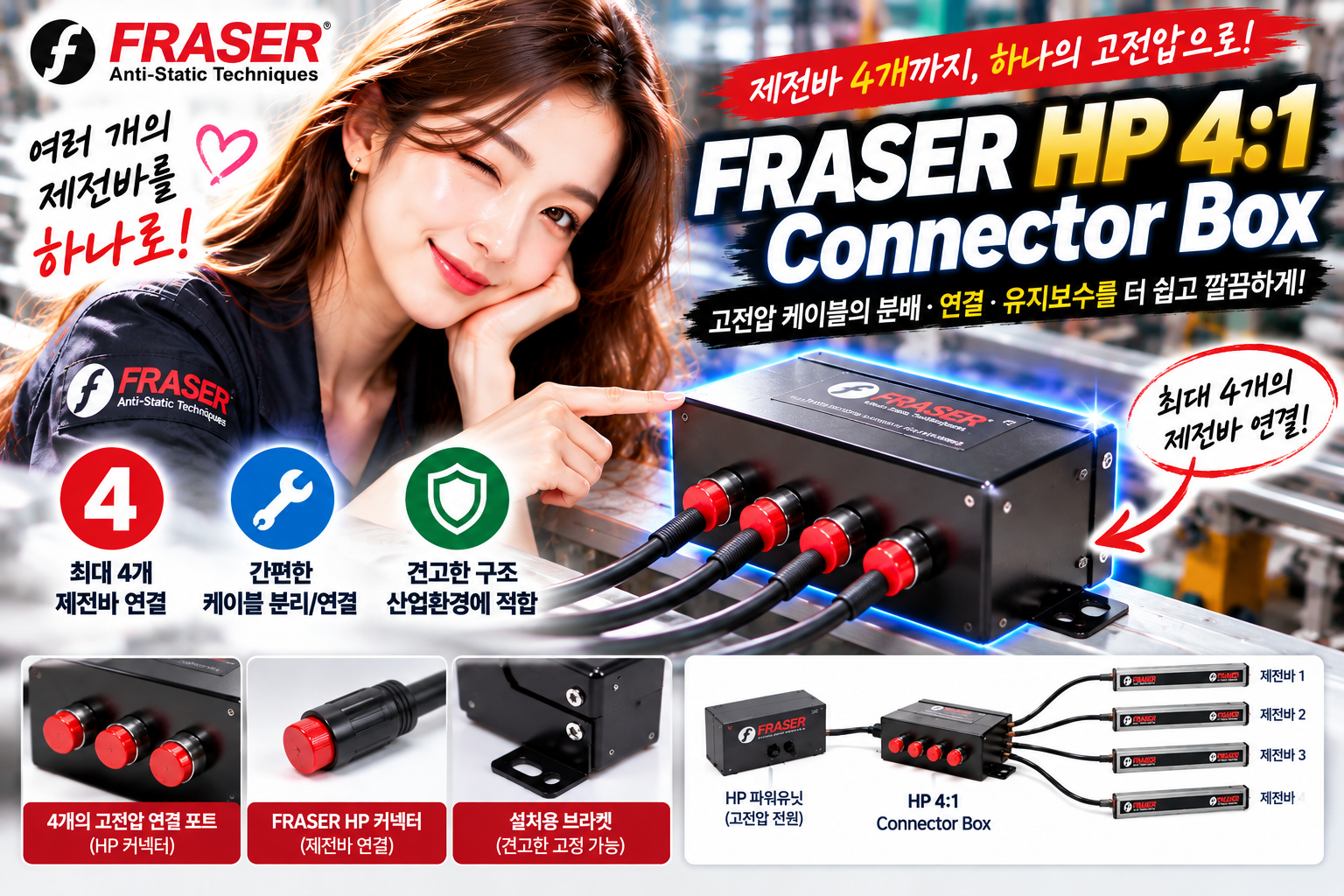

제품 외관을 살펴보면 검은색 금속 케이스에 4개의 고전압 연결 포트가 배치되어 있습니다.
이 포트에는 FRASER의 HP 고전압 커넥터를 사용하는 제전바를 연결할 수 있도록 설계되어 있습니다.
일반적으로 정전기 제거 시스템은 다음과 같이 구성됩니다.
고전압 파워유닛 → 고전압 케이블 → 제전바
하지만 HP 4:1 Connector Box를 이용하면 다음과 같은 구성도 검토할 수 있습니다.
고전압 파워유닛 → HP 4:1 Connector Box → 최대 4개의 제전바
이러한 연결 구조를 이용하면 여러 개의 제전바가 설치된 생산라인에서 케이블을 보다 효율적으로 배치할 수 있습니다.
단, 연결 가능한 제전바 수량과 전체 부하는 파워유닛의 허용 범위 안에서 구성해야 합니다.
2. 최대 4개의 제전바 연결
HP 4:1 Connector Box의 가장 큰 특징은 4개의 HP 고전압 연결 포트입니다.
제조사에서는 다음과 같이 설명하고 있습니다.
HP connections for four static eliminators.
즉, 최대 4개의 정전기 제거장치를 연결할 수 있는 구조입니다.
예를 들어 대형 필름 가공설비에서는 여러 위치에서 정전기가 발생합니다.
필름이 풀리는 Unwinder, 롤러를 통과하는 이송구간, Slitting Section, Rewinder 등에서 정전기가 발생할 수 있습니다.
이러한 위치에 각각 제전바를 설치하는 경우 연결박스를 이용하여 고전압 케이블 시스템을 구성할 수 있습니다.
특히 여러 제전바가 비교적 가까운 위치에 설치되는 경우에는 연결박스를 해당 위치 주변에 배치함으로써 케이블 배선 구조를 단순화할 수 있습니다.
다만 연결박스 자체가 전력을 증폭하거나 파워유닛의 허용 부하를 증가시키는 것은 아닙니다.
연결박스는 고전압 연결 경로를 분배하는 장치이며, 실제 전원 공급능력은 연결된 파워유닛의 사양에 따라 결정됩니다.
3. 고전압 케이블 배선을 보다 효율적으로 구성
대형 생산설비에서 정전기 제거 시스템을 설치할 때 가장 고민되는 부분 중 하나가 고전압 케이블의 배선입니다.
제전바가 여러 위치에 설치되어 있다면 각각의 케이블을 파워유닛까지 직접 연결해야 할 수 있습니다.
예를 들어 제전바 4개가 생산설비의 한쪽 구간에 모여 있지만 파워유닛은 수 미터 떨어진 제어반 주변에 설치되어 있다고 가정해 보겠습니다.
이때 각각의 제전바에서 파워유닛까지 별도의 케이블을 배선하면 케이블 덕트 내부가 복잡해질 수 있습니다.
하지만 HP 4:1 Connector Box를 제전바 근처에 설치하면 하나의 고전압 공급 경로에서 여러 제전바로 연결되는 구조를 검토할 수 있습니다.
이를 통해 현장조건에 따라 케이블 배선을 단순화하고 유지보수 접근성을 개선할 수 있습니다.
다만 실제로 케이블 사용량이 얼마나 줄어드는지는 설비의 배치와 파워유닛 위치에 따라 달라집니다.
4. 제전바 유지보수가 더욱 편리해집니다
FRASER HP 4:1 Connector Box의 또 다른 장점은 Cable Disconnect 기능입니다.
산업용 제전바는 장기간 사용하면서 방전침에 먼지나 오염물이 쌓일 수 있습니다.
특히 필름, 플라스틱, 종이, 인쇄 및 포장공정에서는 주변 환경에 따라 방전침을 주기적으로 점검하고 청소해야 할 수 있습니다.
그런데 제전바와 고전압 케이블이 복잡하게 연결되어 있다면 제전바를 분리하는 작업 자체가 번거로울 수 있습니다.
HP 4:1 Connector Box는 고전압 케이블 시스템의 필요한 위치에 분리 가능한 연결부를 제공하여 이러한 유지보수 작업을 보다 편리하게 수행할 수 있도록 도와줍니다.
예를 들어 특정 제전바를 점검해야 하는 경우 연결박스의 해당 커넥터를 분리하는 방식으로 작업할 수 있습니다.
물론 고전압 장치이므로 커넥터를 분리하기 전에는 반드시 전원을 차단하고 제조사의 안전 절차를 따라야 합니다.
5. 파워유닛과 제전바 사이의 분배 지점 역할
HP 4:1 Connector Box는 파워유닛과 여러 제전바 사이에 설치하는 분배 지점으로 활용할 수 있습니다.
FRASER는 제품의 장점으로 다음과 같은 내용을 소개하고 있습니다.
To serve more bars; distribution closer to applications, cable disconnects.
이는 더 많은 제전바를 연결하고, 실제 제전 작업이 이루어지는 위치 가까이에 분배 지점을 구성하며, 케이블을 분리할 수 있도록 한다는 의미입니다.
예를 들어 대형 그라비어 인쇄기에서는 여러 인쇄 유닛 사이에 제전바가 설치될 수 있습니다.
이때 파워유닛을 한곳에 배치하고 제전바가 모여 있는 위치에 연결박스를 설치하면 배선과 유지보수 측면에서 유리한 구성이 가능할 수 있습니다.
특히 설비의 구조가 복잡하거나 제전바를 주기적으로 분리해야 하는 경우에 유용합니다.
6. HP 4:1 Connector Box와 HP ILC의 차이는?
앞서 소개한 FRASER HP ILC In-Line Connector와 이번 HP 4:1 Connector Box는 모두 고전압 케이블의 연결 및 분리 기능을 제공하는 제품입니다.
하지만 두 제품은 구조와 용도가 다릅니다.
| 주요 기능 | 케이블 중간 연결 및 분리 | 고전압 연결 경로 분배 |
| 연결 구조 | 인라인 연결 | 최대 4개 제전바 연결 |
| 주요 용도 | 케이블 연장, 수리, 분리 | 여러 제전바 연결 및 분배 |
| 설치 목적 | 케이블 유지보수 편의성 | 다중 제전바 시스템 구성 |
| 외관 | 원통형 스테인리스 바디 | 박스형 구조 |
HP ILC는 고전압 케이블의 중간 분리와 연장, 수리 등에 적합한 제품입니다.
반면 HP 4:1 Connector Box는 여러 개의 제전바를 하나의 고전압 연결 시스템으로 구성하려는 경우에 유용합니다.
따라서 하나의 케이블을 중간에서 분리하는 것이 목적이라면 HP ILC를, 여러 개의 제전바를 연결하고 분배하는 것이 목적이라면 HP 4:1 Connector Box를 검토할 수 있습니다.
7. 어떤 산업현장에 적용할 수 있을까요?
HP 4:1 Connector Box는 여러 개의 AC 제전바가 필요한 생산설비에서 활용을 검토할 수 있습니다.
필름 압출 및 가공라인
필름이 롤러를 통과하면서 발생하는 정전기를 제거하기 위해 여러 위치에 제전바를 설치하는 경우입니다.
그라비어 및 플렉소 인쇄기
인쇄 유닛별로 정전기 제거장치가 필요한 경우 연결박스를 이용하여 케이블 시스템을 구성할 수 있습니다.
슬리터 및 리와인더
필름의 절단 및 권취 과정에서 발생하는 정전기를 제거하기 위해 여러 개의 제전바를 설치하는 경우입니다.
코팅 및 라미네이팅 설비
필름이나 시트가 롤러를 통과하면서 정전기가 발생하는 공정에서 활용할 수 있습니다.
포장 및 자동화 설비
여러 개의 제전바가 설치된 장비에서 케이블 배선과 유지보수 편의성을 높이기 위한 구성으로 검토할 수 있습니다.
실제 적용 여부는 제전바 모델과 파워유닛의 호환성, 케이블 길이 및 설치환경을 확인하여 결정해야 합니다.
8. HP 4:1 Connector Box 설치 시 주의사항
HP 4:1 Connector Box는 고전압을 사용하는 장치이므로 일반적인 저전압 분배박스와 동일하게 취급해서는 안 됩니다.
특히 여러 개의 제전바를 연결하는 경우에는 전체 부하를 정확히 검토해야 합니다.
예를 들어 FRASER HP50-F와 같은 고용량 파워유닛을 사용하는 경우에도 연결박스와 제전바, 케이블의 구성이 제조사의 허용 범위에 적합해야 합니다.
또한 고전압 케이블의 절연상태와 접지조건을 확인하고, 연결박스를 외부 충격이나 진동으로부터 보호할 수 있는 위치에 설치하는 것이 좋습니다.
특히 위험지역에 설치하는 경우에는 주의가 필요합니다.
HP 4:1 Connector Box를 일반적인 방폭 인증 제품으로 간주해서는 안 됩니다.
ATEX 인증 제전 시스템에 적용하려면 해당 연결박스가 제조사에서 승인한 인증 구성에 포함되는지 반드시 확인해야 합니다.
9. FRASER 한국 총판 블루스파크의 정전기 제거 솔루션
정전기 제거 시스템은 단순히 제전바와 파워유닛을 연결하는 것만으로 완성되지 않습니다.
특히 여러 개의 제전바가 설치되는 대형 생산라인에서는 고전압 케이블의 길이와 배선 구조, 유지보수 편의성까지 고려해야 합니다.
FRASER HP 4:1 Connector Box는 이러한 환경에서 최대 4개의 제전바를 연결하고, 고전압 케이블의 분배 지점을 구성하며, 필요한 위치에서 케이블을 분리할 수 있도록 설계된 제품입니다.
특히 대형 필름 가공라인이나 인쇄기, 슬리터, 코팅 및 라미네이팅 설비에서 여러 개의 제전바를 효율적으로 운용하려는 경우에 유용합니다.
블루스파크에서는 FRASER 이오나이저의 선정뿐 아니라 파워유닛과 제전바의 연결 구성, 고전압 케이블 길이, 커넥터 및 연결박스의 적용 가능성까지 함께 검토하고 있습니다.
“제전바 4개를 하나의 연결박스에 연결하고 싶다.”
“여러 개의 고전압 케이블을 보다 효율적으로 배선하고 싶다.”
“제전바를 교체하거나 청소할 때 케이블을 쉽게 분리하고 싶다.”
이러한 현장이라면 FRASER HP 4:1 Connector Box를 검토해 보시기 바랍니다.
